1.Introdurre:

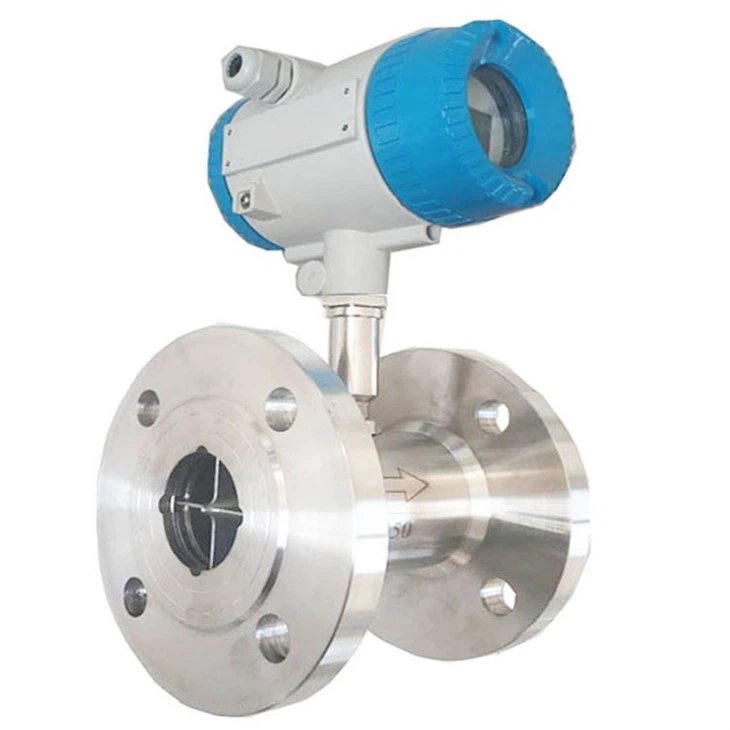

I misuratori di portata a turbina sono dispositivi utilizzati per misurare il flusso di liquidi. Sono comunemente usati in ambienti industriali e commerciali dove è richiesta una misurazione precisa del flusso del fluido. Questi misuratori di portata funzionano misurando la velocità di rotazione di una turbina o di un'elica posizionata nel flusso del fluido.

Il produttore di misuratori di portata a turbina Henan Junyuan è specializzato nella progettazione, sviluppo e produzione di apparecchiature di flusso. Tecnologia avanzata e principi ingegneristici vengono utilizzati per garantire che lo strumento sia estremamente preciso, affidabile ed efficiente. In qualità di produttori, offriamo una gamma di misuratori di portata che possono essere personalizzati per soddisfare le esigenze specifiche dei nostri clienti.

2. Caratteristiche strutturali e principio di funzionamento:

*Caratteristiche strutturali:

Il sensore è un cuscinetto di tipo reggispinta in lega dura, che non solo garantisce la precisione e migliora la resistenza all'usura, ma presenta anche i vantaggi di una struttura semplice, forte e facile smontaggio.

*Criteri di lavoro:

Quando il fluido scorre attraverso l'alloggiamento del sensore, a causa dell'angolo tra le pale della girante e la direzione del flusso, le pale del fluido generano l'impatto della coppia rotazionale, che supera la coppia di attrito e la resistenza del fluido. Dopo che la velocità del coltello è stabile, il momento è bilanciato. Paletta magnetica, nel campo magnetico del rilevatore di segnale (composto da magneti permanenti e bobine), la lama rotante taglia la linea e cambia periodicamente il flusso magnetico della bobina, inducendo così una bobina di segnale di impulso elettrico all'estremità, e il segnale viene amplificato e modellato dall'amplificatore per formare un'onda di impulso rettangolare continua con una certa ampiezza può essere trasmessa allo strumento di visualizzazione in remoto per visualizzare il flusso istantaneo o il volume del fluido. Entro un certo intervallo di flusso, la frequenza degli impulsi f è proporzionale al flusso istantaneo Q del fluido che scorre attraverso il sensore e l'equazione del flusso è: product-151-70

Tipo:

f —— frequenza degli impulsi (Hz)

k —— il coefficiente strumentale del sensore 1 / m3, dato dalla lista di controllo. Se [1 / L] come unità

Q— flusso transitorio del fluido (condizioni di lavoro) m³ / h

3600 —— fattore di conversione

Il coefficiente di ciascun sensore dello strumento nel certificato di calibrazione sarà completato dal produttore, impostato nello strumento di visualizzazione della forma di un set completo di valore k, in grado di mostrare il flusso istantaneo e il totale cumulativo.

3. Parametri di base e tabella delle prestazioni tecniche:

Modello e segno del prodotto						istruzione
	LWGY□	calibro	□	□	□
tipo	LWGY					Alimentazione di base, più 12 V/24 V, uscita a impulsi, livello alto 8 V o superiore Basso livello 0.8 V o meno
	LWGYA					Sistema a due fili 4 ~ 20 ma corrente di uscita, tipo Far Eastone
	LWGYB					Visualizzazione del tipo di batteria sulla scena
	LWGYC					La scena mostra un'uscita di corrente a due fili / 4 ~ 20 ma
Diametro nominale		DN4				4 mm, intervallo di flusso della turbina ordinaria di 0.04 ~ 0,04 m³/ h La turbina ad ampio raggio è 0.04 ~ 0,4 m³ / h
		DN6				6 mm, intervallo di flusso della turbina ordinaria di 0.1 ~ 0.1 m3 / h La turbina ad ampio raggio è 0.06 ~ 0,6 m³ / h
		DN10				10 mm, intervallo di flusso della turbina ordinaria di 0,2 ~ 1,2 m³ / h La turbina ad ampio raggio è 0.15 ~ 1,5 m³ / h
		DN15				15 mm, campo di portata della turbina ordinaria 0.6 ~ 6 m³ / h La turbina ad ampio raggio è 0.4 ~ 8 m³ / h
		DN20				20 mm intervallo di portata della turbina ordinaria 0,8 ~ 8 m³ / h
		DN25				25 mm, campo di portata della turbina ordinaria 1 ~ 10 m³ / h La turbina ad ampio raggio è 0.5 ~ 10 m³ / h
		DN40				40 mm, campo di portata della turbina ordinaria 2 ~ 20 m³ / h Turbina ad ampio raggio per 1 ~ 20 m³ / h
		DN50				50 mm, campo di portata della turbina ordinaria 4 ~ 40 m³ / h Turbina ad ampio raggio per 2 ~ 40 m³ / h
		DN80				80 mm, campo di portata della turbina ordinaria 10 ~ 100 m³ / h La turbina ad ampio raggio è di 5 ~ 100 m³ / h
		DN100				100 mm, portata turbina ordinaria da 20 a 200 m³ / h La turbina ad ampio raggio è di 10 ~ 200 m³ / h
		DN150				150 mm, campo di portata della turbina ordinaria 30 ~ 300 m³ / h Turbina ad ampio raggio per 15 ~ 300 m³ / h
		DN200				200 mm, campo di portata della turbina ordinaria di 80 ~ 800 m³ / h La turbina ad ampio raggio è di 40 ~ 800 m³ / h
A prova di esplosione						Nessun marchio per il tipo antideflagrante
A prova di esplosione			B			tipo antideflagrante
precisione grado				A		Precisione±0.2grado
precisione grado				B		Precisione±0.5grado
Flusso della turbina tipo					A	Turbina ad ampio raggio
Flusso della turbina tipo					B	Turbina ordinaria

DN4-DN40——Il diametro del sensore è una connessione filettata, la pressione massima di esercizio è 6,3 MPa;
DN{{0}}Sensore connessione flangia calibro DN200, pressione massima di esercizio 4.0Mpa.
Tubo diritto per sensore calibro DN4-DN10, filtri anteriori e posteriori.
I tubi diritti DN15 o più possono essere dotati di sensori prima e dopo.
DN15-DN40——Il diametro del sensore può essere trasformato in connessione a flangia, connessione filettata e connessione a morsetto.
* Temperatura media: -20- più 150 gradi .
* Temperatura: -20- più 55 gradi .
* Tensione di alimentazione: 12v/24v, corrente: inferiore a 10ma.
*Ampiezza della tensione di uscita, livello alto 8 V o superiore, livello basso 0.8 V o inferiore.
*Distanza di trasmissione, la distanza dal sensore allo strumento di visualizzazione può raggiungere i 1000 metri.

4. Installazione, utilizzo e regolazione:

Il metodo di installazione del sensore adotta la connessione filettata o flangiata secondo diverse specifiche. Il metodo di installazione è come mostrato nella figura:

DN10 turbine flowmeter

Nota:1. Il filtro, 2. Tubo diritto prima, 3. La girante, 4. Il preamplificatore girante, 5. Case ,6. Dopo il tubo dritto

product-397-209

Nota:1. L'anello di compressione,2. Il bullone 4 x 14 ,3. La rondella,4. guarnizione guarnizione di tenuta, 5. Filo 1Cr₁₈Ni₉Ti - 0.8 x 2.5,6. Pacchetto schermo, 7.base

product-399-219

Nota:1. Caso ,2. Guida prima di un ,3. girante, 4. La girante porta a a, 5. Dopo il preamplificatore

product-437-253

Nota:1. Il cuscinetto a sfera, 2 guida del cuscinetto a sfere prima di a, 3. La flangia, 4 gusci della flangia, 5. Preamplificatore, 6. Girante,7. cuscinetto,8. Asse portante

officina di produzione 5.Sensor:

turbo sensor

Turbine flow sensor

6.FAQ:

1. Q: Sei un produttore di misuratori di portata a turbina?

R: Sì! Abbiamo più di 20 anni di esperienza nella produzione, la fabbrica è stata fondata nel 2002 e il nostro dipartimento di commercio internazionale è stato fondato nel 2018.

2. D: Accetti la personalizzazione?

R: Sì. Possiamo personalizzare i prodotti in base alle diverse esigenze dei clienti.

3. D: Supportate il servizio di esempio? Qual è il MOQ?

A: Sì, il nostro MOQ è 1 PZ.

4. D: Qual è il tuo metodo di pagamento?

A: Supportiamo il pagamento TT, il pagamento online con carta di credito, il pagamento Western Union, il pagamento transfrontaliero in RMB, il pagamento LC.

Se hai altre domande, ti preghiamo di contattarci, i nostri rappresentanti di vendita risponderanno a tutte le tue domande, accolgono con favore la tua richiesta!
