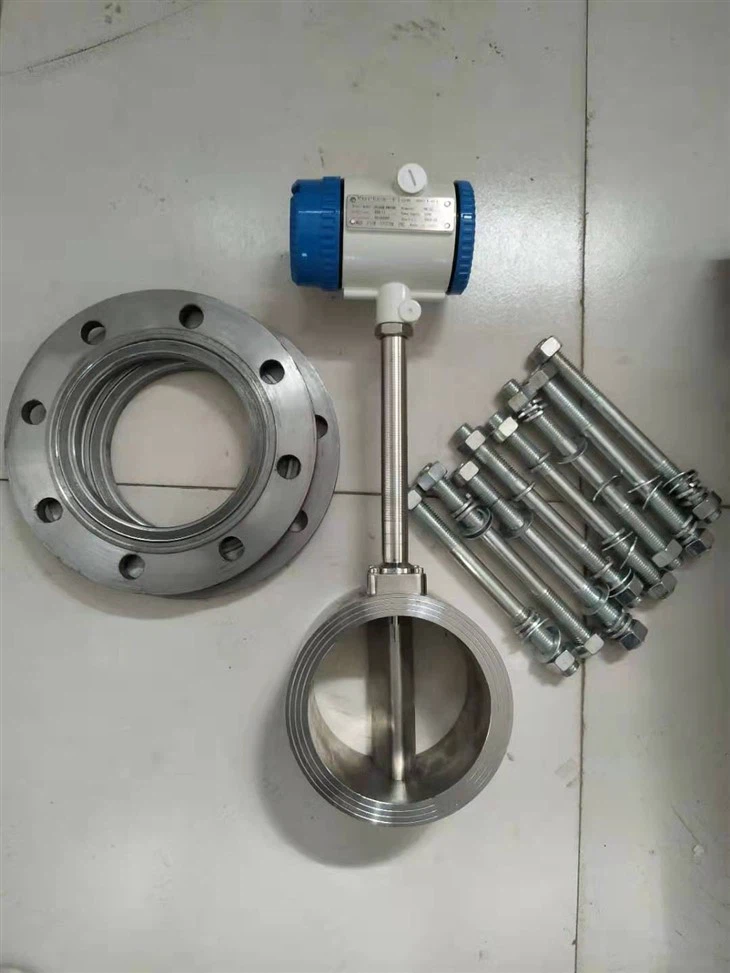

Misuratore di portata di tipo Vortex

1. Principio di funzionamento:

Il misuratore di portata a vortice è un misuratore di portata volumetrica che misura la portata volumetrica di gas, vapore o liquido, la portata volumetrica o la portata massica in condizioni standard ed è prodotto secondo il principio Karman vortex street. Viene utilizzato principalmente per la misurazione del flusso di fluidi di tubazioni industriali, come gas, liquidi, vapore e altri fluidi.

È caratterizzato da una piccola perdita di pressione, un ampio campo di misura e un'elevata precisione. Non è quasi influenzato da parametri quali densità del fluido, pressione, temperatura e viscosità durante la misurazione del flusso volumetrico in condizioni di lavoro. Non sono presenti parti meccaniche in movimento, il che garantisce elevata affidabilità e ridotta manutenzione. I parametri dello strumento possono rimanere stabili per lungo tempo. Il misuratore di portata a vortice adotta un sensore di stress piezoelettrico, che ha un'elevata affidabilità e può funzionare nell'intervallo di temperature di lavoro di -20 gradi -+250 gradi. Può essere esteso a +350 gradi. Dispone di segnale standard analogico e uscita del segnale a impulsi digitale. È facile da utilizzare con sistemi digitali come i computer. È uno strumento di misura relativamente avanzato e ideale.

2.Applicazioni:

*Il flussometro è ampiamente utilizzato in vari settori per la misurazione del flusso di fluidi. Il principio di funzionamento è che si crea un vortice quando il fluido supera gli ostacoli nel percorso del flusso. La frequenza di questi vortici è direttamente proporzionale alla velocità del flusso del fluido.

*Il misuratore è comunemente utilizzato nell'industria della fornitura di calore e del gas per misurare il flusso di vari fluidi come vapore surriscaldato, vapore saturo, gas naturale e altri fluidi industriali. La misurazione del vapore utilizza la compensazione della temperatura e della pressione, che può visualizzare unità di massa (come: KG/H, ton/H) e visualizzare contemporaneamente anche la temperatura e la pressione del mezzo caldo. Utilizzato anche in impianti chimici, industrie alimentari e delle bevande, prodotti farmaceutici, impianti di trattamento delle acque e delle acque reflue e applicazioni HVAC.

*Inoltre, i misuratori di portata di tipo vortex vengono utilizzati nei sistemi HVAC per misurare il flusso di aria, gas e liquidi nei sistemi di riscaldamento, raffreddamento e ventilazione. Inoltre, gli impianti di trattamento dell'acqua e delle acque reflue utilizzano misuratori di portata a vortice per misurare il flusso di acqua, acque reflue e altri liquidi.

L'elevata precisione e affidabilità forniscono una soluzione di misurazione economicamente vantaggiosa per molte applicazioni di flusso di fluidi.

3. Indicatori tecnici:

Mezzo di misura: gas, liquido, vapore

Metodo di connessione: connessione scheda flangiata, connessione flangiata, connessione filettata, connessione a morsetto.

Specifiche del calibro: tipo di pipeline (DN15-DN400), tipo di plug-in: (DN200-DN1500)

Intervallo di velocità di misurazione normale: numero di Reynolds 1,5×104-4×106; gas 5-50m/s; liquido 0,5-7m/s.

Precisione della misurazione: ±1,0%,

Temperatura media misurata: temperatura normale (-25 gradi ~ 250 gradi), temperatura alta (-25 gradi ~ 350 gradi)

Segnale di uscita: uscita a impulsi, uscita 4~20Ma, uscita RS485, HART.

Temperatura ambiente dello strumento: temperatura (-25 gradi ~ +65 gradi), umidità (5 ~ 90% RH50 gradi)

Materiale del sensore: SS304, SS316

Alimentazione: DC24VDC/12VDC, batteria al litio 3,6V, se si utilizza vortice a impulsi + totalizzatore di flusso, l'alimentazione può essere 220VAC o 24VDC

Grado antideflagrante: iaIIbT3-T6 a sicurezza intrinseca, grado di protezione IP65.

4. Intervallo di flusso del flussometro:

(1) Tabella dei campi di misura del flusso di liquidi e gas comuni:

Nota: la portata del gas nella tabella è la portata in volume in condizioni di lavoro.

(2)Tabella degli intervalli di portata del vapore saturo di misurazione:

5. Guarda il laboratorio di produzione del corpo:

6. Luogo di installazione:

7.Domande frequenti:
(1). Domanda: il misuratore di portata supporta la personalizzazione?

R: Sì! Supportiamo il modello, le specifiche, le dimensioni dell'aspetto, la precisione, ecc. E personalizzeremo il prodotto completamente in base alle tue esigenze.

(2). Q: Supportate l'ordine del campione? Quanti PC è il MOQ?

R: Sì. Sostengo l'ordine del campione, il nostro MOQ è 1 PZ.

(3).Q: Quanto tempo è il tempo di consegna per 50 pezzi?

R: Il nostro tempo di produzione per 50 pezzi è stimato in 7 giorni lavorativi e il tempo di trasporto dipende dalla richiesta di emergenza della merce. Puoi scegliere di spedire via aerea, via mare o via ferrovia e calcoleremo per te il tempo di trasporto.

(4).Q: Qual è il metodo di pagamento?

A: Supportiamo: pagamento TT, pagamento online con carta di credito, pagamento Western Union, pagamento RMB, pagamento LC.

Se hai altre domande, contattaci! Tutti i nostri colleghi accolgono con favore le vostre richieste in qualsiasi momento e risponderemo a tutte le vostre domande nel modo più completo.
