1. Funzionalità e ambiente operativo applicabile:

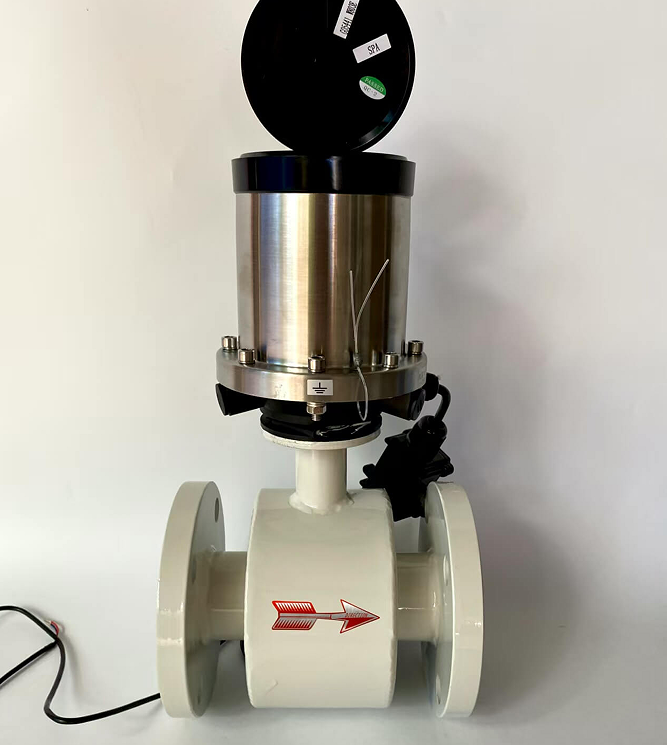

Un trasmettitore a flusso magnetico è adatto per l'uso in una varietà di ambienti difficili. Le opzioni di alimentazione includono 85V - 265V AC, 24 V DC, potenza della batteria e energia solare. Supponiamo che sia necessario installare il dispositivo in un'area senza infrastruttura elettrica e di gestire il misuratore di flusso attraverso un sistema di controllo. In tal caso, è possibile scegliere una batteria - modello alimentato con protocollo Modbus o un modello alimentato a batteria con uscita a impulsi. Questi modelli sono di serie con la protezione IP68, soddisfacendo efficacemente le tue esigenze di misurazione e controllo.

I trasmettitori di flusso MAG sono strumenti che possono misurare tutti i liquidi conduttivi. Occupano una posizione chiave nel settore delle misurazioni a causa della loro elevata precisione, forte stabilità, alcun componente di ostacolo nella pipeline, bassi costi di manutenzione e durata di lunga durata.

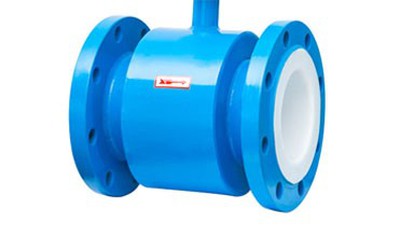

DN80 electromagnetic flowmeter sensor

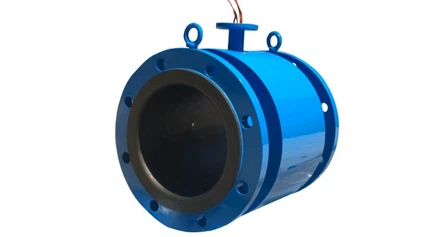

DN400 hard rubber electromagnetic flowmeter

2. Specifiche più popolari:

Prima di acquistare un misuratore di flusso elettromagnetico, è necessario personalizzare i vari componenti del dispositivo in base alle proprietà del liquido misurato. Questo descrive le configurazioni più comuni:

※ Per misurare i liquidi corrosivi non - come le acque reflue e le acque reflue, possono essere utilizzati un rivestimento in gomma e elettrodi SS316.

※ Per misurare liquidi sanitari come acqua potabile, birra e latte, è possibile utilizzare un rivestimento PTFE e elettrodi SS316. L'acciaio inossidabile, come SS304 o SS316, è raccomandato per il sensore.

※ Per misurare i liquidi acidi, si consigliano un rivestimento PTFE ed elettrodi di Hastelloy. Per misurare i liquidi alcalini, sono raccomandati un rivestimento PTFE e elettrodi in titanio o tantalum. L'acciaio inossidabile è raccomandato per l'alloggiamento, poiché le molecole corrosive nell'ambiente operativo possono danneggiare l'alloggiamento del sensore nel tempo. L'uso dell'acciaio inossidabile prolungherà in modo significativo la durata di servizio.

3. Classificazione:

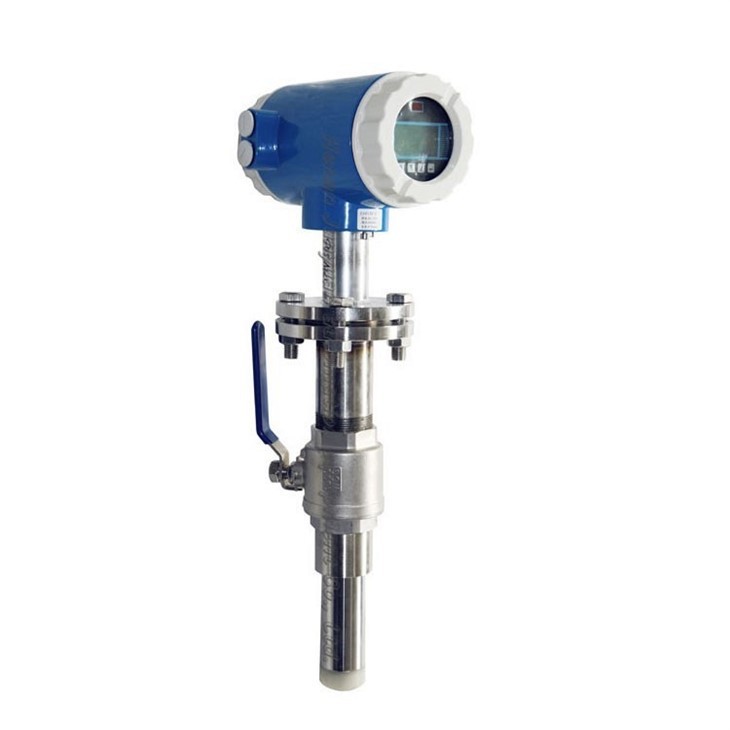

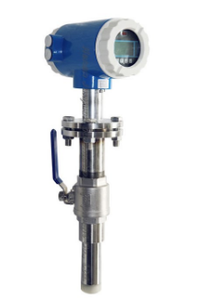

※ Insertion - Tipo di trasmettitore a flusso magnetico, che consiste in un sensore magnetico inserito nel fluido. Questo tipo di trasmettitore è molto adatto per l'uso in condotte grandi o canali aperti, con basso costo di utilizzo, installazione semplice e alta precisione.

※ Trasmettitore di flusso online integrato, che è direttamente installato nella pipeline di flusso. Questo tipo di trasmettitore è più adatto per applicazioni con basse portate o in cui il fluido è abrasivo o corrosivo. In - i trasmettitori di flusso di linea sono anche in genere più compatti dell'inserzione - trasmettitori di flusso di tipo, rendendoli più facili da installare e mantenere.

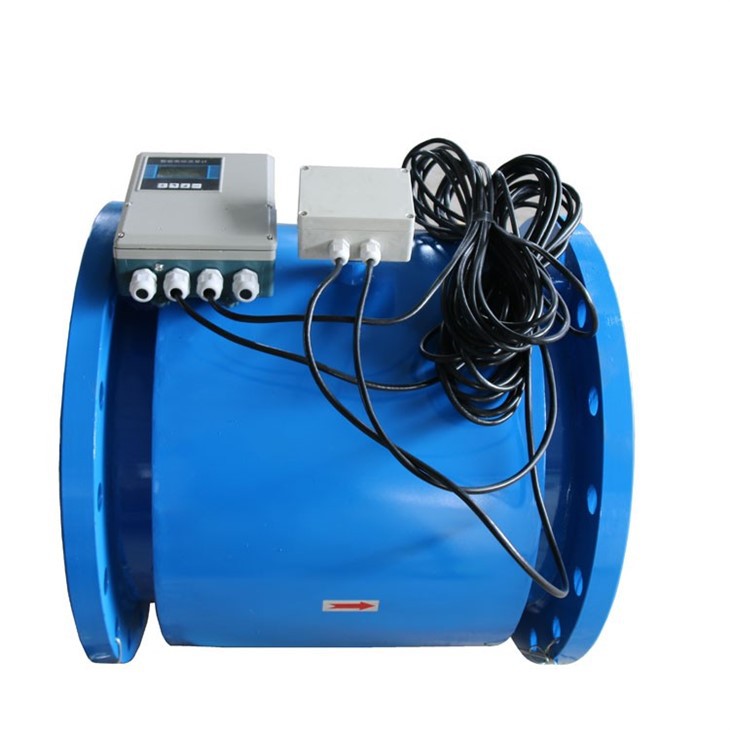

※ Il trasmettitore di flusso online separato, il sensore è installato nella pipeline, il convertitore e il sensore sono separati (la configurazione standard è cavo 10*2, ma la lunghezza del cavo può essere personalizzata). Questo tipo è più adatto per l'installazione in pozzi profondi o siti con posizioni di pipeline relativamente alte, specialmente in pozzi profondi, e può essere realizzato con un livello di protezione IP68, in modo che se c'è acqua nel pozzo profondo, non influirà sul normale funzionamento dello strumento.

4. Dimensione grafico:

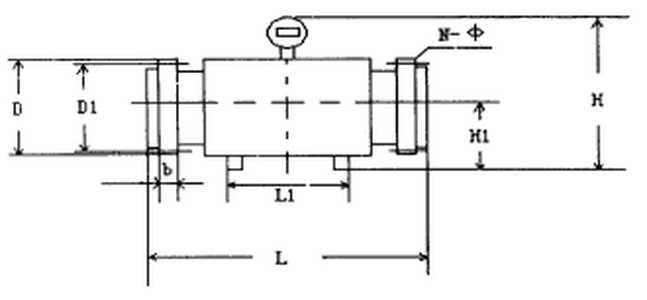

Electromagnetic flowmeter size chart

Dn	L	L1	H	H1	D	D1	b	N-Φ	Bullone	Peso (kg)
10	140	76	245	65	95	65	14	4-Φ14	M12	4
15	200	76	225	70	95	65	14	4-Φ14	M12	5
20	200	76	235	75	105	75	16	4-Φ14	M12	6
25	200	76	235	75	115	85	16	4-Φ14	M12	7
32	200	76	250	85	140	100	18	4-Φ18	M16	8
40	200	76	260	95	150	110	18	4-Φ18	M16	9
50	200	76	270	100	165	125	20	4-Φ18	M16	10
65	250	76	285	110	185	145	22	8-Φ18	M16	12
80	250	76	295	120	200	160	24	8-Φ18	M16	14
100	250	100	316	130	220	180	26	8-Φ18	M16	15
125	250	140	330	145	250	210	26	8-Φ18	M16	18
150	300	170	350	285	240	65	28	8-Φ22	M20	23
200	250	230	420	190	340	295	24	8-Φ22	M20	27
250	450	280	295	220	395	350	26	12-Φ22	M20	38
300	500	290	540	240	445	400	28	12-Φ22	M20	48
350	550	300	550	285	505	460	28	16-Φ22	M20	65
400	600	360	635	305	565	515	30	16-Φ26	M24	80
450	600	360	720	326	615	565	30	20-Φ26	M24	100
500	600	360	750	335	670	620	32	20-Φ26	M24	120
600	600	356	825	410	780	725	36	20-Φ30	M27	210
700	700	440	950	470	895	840	36	24-Φ30	M27	300
800	800	500	1080	530	1015	950	38	24-Φ33	M30	400
900	900	550	1175	575	1115	1050	42	28-Φ33	M30	500
1000	1000	610	1285	670	1230	1160	44	28-Φ36	M33	700
1200	1200	730	1500	750	1405	1340	40	32-Φ33	M30	850
1400	1400	800	1700	840	1630	1540	44	36-Φ36	M33	1100
1600	1600	900	2100	975	1830	1760	48	40-Φ36	M33	1500
1800	1800	1000	2600	1300	2045	1970	50	44-Φ39	M36	1900
2000	2000	1100	2800	1400	2265	2180	54	48-Φ42	M39	2300
2200	2200				2475	2390	60	52-Φ42	M39	2850
2400	2400				2885	2500	62	56-Φ48	M42	3330
2600	2600				2905	2810	64	60-Φ48	M42	3895
2800	2800				3115	3020	68	64-Φ48	M42	4950
3000	3000				3315	3220	70	68-Φ48	M42	5600

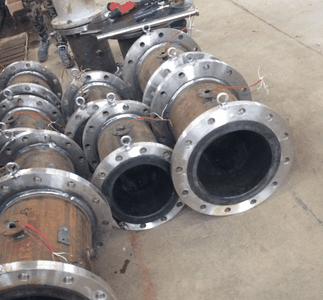

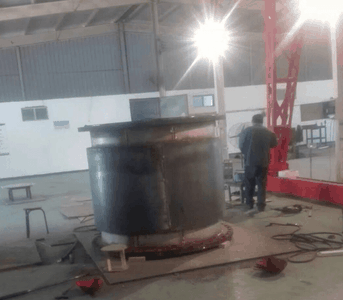

5. Diagramma di produzione dell'officina:

6. Opzioni di rivestimento:

La selezione del rivestimento del trasmettitore a flusso magnetico è molto importante: in base alle caratteristiche del liquido misurato, come la temperatura del mezzo, la corrosività (valore del pH), se il liquido contiene impurità, ecc.
I materiali di rivestimento disponibili sono i seguenti:

liner	Caratteristiche
Rivestimento in neoprene	Resistenza all'olio, resistenza al solvente, resistenza all'ossidazione, resistenza alla corrosione ad acido generale, alcali, sale e altri media, ma non resistenza alla corrosione ai terreni ossidanti. Ha un'eccellente elasticità e resistenza all'usura. Ma la resistenza al freddo è scarsa. *Ambito di applicazione: 1,0 gradi - 80 gradi Acido non forte, alcali forte, mezzo ossidante forte. Può misurare le acque reflue, il fango e il liquame meno abrasivi.
gomma poliuretano	* Ha un'eccellente resistenza all'usura ed elasticità. Tuttavia, la sua resistenza all'acido e alcalino è scarsa, quindi non può essere utilizzata in acqua miscelata con solventi organici. *Ambito di applicazione: -2,5 gradi -60 gradi, adatto a polpa abrasiva neutra e forte, sospensione del carbone, fango, polpa di carta, acque reflue domestiche, acque reflue.
Politetrafluoroetilene (PTFE)	*PTFE è il materiale con le proprietà chimiche più stabili tra le materie plastiche; È resistente all'acido cloridrico bollente, all'acido solforico, all'acido nitrico, all'acqua regia, alcali concentrato e vari solventi organici, ma non è resistente al trifluoro di cloro, al fluoruro di ossigeno ad alta temperatura, al fluoro liquido a flusso di grande flusso, alla corrosione liquida da ossigeno e all'ozono. B. scarsa resistenza all'usura e resistenza alla pressione negativa. C. Ambito dell'applicazione: -25 gradi a -140 gradi, forti sostanze corrosive come acido concentrato e alcali, acqua potabile, latte, birra, bevande e altri media sanitari.
Etilene propilene fluorurato (F46)	* Stick idrofobico e non -. La resistenza alla corrosione è seconda solo a PFA. Quando il requisito di resistenza alla pressione negativa è elevato, è possibile installare una maglia metallica per migliorare la capacità di resistenza alla pressione negativa. * Scarsa resistenza all'abrasione. *Ambito di applicazione: - 25 gradi -100 gradi Abrasive Media non forte, media sanitaria.

7. Tipo di elettrodo:

Materiale elettrodi	Prestazioni e applicazioni principali
SS316L	Utilizzato per acqua industriale, acqua di vita, liquami, ecc., Con debole corrosione; applicabile alle industrie petrolifere, chimiche, metallurgie e campi municipali e di protezione ambientale;
Hb	Con buone prestazioni di resistenza alla corrosione a tutte le concentrazioni di acido cloridrico al di sotto del punto di ebollizione; resiste anche ad acido solforico, acido fosforico, acido idrofluorico, acido organico e altri acidi ossidanti non -, alcalino e acido cloridrico, ecc.
HC	Resistere a non - acido ossidante, come la miscela di acido nitrico/acido cromico e acido solforico; e resistere al sale ossidante, come Fe 3+, Cu 2+ e altri agenti ossidanti come la soluzione di ipoclorito e l'acqua di mare, ecc.
Titanio	Resistere all'acqua di mare, tipi di cloruri, ipoclorito, acido ossidante (incluso acido nitrosonitrico), acido organico, alcali, ecc., Ma non resistono all'acido reduttico purificato (acido solforico, acido cloridrico); La corrosione si ridurrà notevolmente quando ha solo un agente ossidante (come acido nitrico e terreni ionici con Fe, Cu) nell'acido.
Tantalum	Buona corrosione - proprietà resistente, simile al vetro; Potrebbe quasi resistere a tutti i media chimici (inclusi acido cloridrico bollente, acido nitrico e acido solforico al di sotto di 17 gradi 5), ma non acido idrofluorico, acido solforico forte e alcali.
Platinum - lega di iridio	Utilizzato per tutte le sostanze chimiche, resistenti alla corrosione (come acido, alcali, vari sali), ma non resistenti a acqua regia.

8. Controlla il video:
Tutti i nostri prodotti verranno controllati uno - a - prima di lasciare la fabbrica per assicurarsi che il tasso di passaggio del flusso sia al 100% dopo aver lasciato la fabbrica e l'accuratezza soddisfa gli standard internazionali:

FAQ:

1. D: che ne dici della precisione dei tuoi prodotti?

A: L'accuratezza del nostro misuratore di flusso elettromagnetico è dello 0,5%e il più alto può raggiungere lo 0,2%.

2. D: Quali sono i materiali del corpo dell'orologio?

A: I materiali principali sono: acciaio al carbonio, SS304 e SS316. Il materiale del sensore più adatto può essere selezionato in base alle caratteristiche del mezzo e all'attuale ambiente del sito o alle esigenze del cliente.

3. D: Posso scegliere di ordinare campioni? Quanti PC sono il MOQ?

A: Sì, il nostro MOQ è 1pcs

4. D: Quali metodi di spedizione supportate tutti?

A: Possiamo spedire via mare, via aerea, via ferroviaria, per espresso, e se hai il tuo spedizioniere, possiamo inviare la merce al tuo magazzino di Cina designato gratuitamente.

5. D: Quali sono i metodi di pagamento?

A: Supportiamo: pagamento TT, pagamento online con carta di credito, pagamento di Western Union, pagamento RMB e pagamento LC.

Se hai altre domande, ti preghiamo di contattarci, avremo rappresentanti e ingegneri di vendita professionali per rispondere a tutte le tue domande. Henan Junyuan Automation Equipment Co., Ltd. accoglie le tue richieste!
