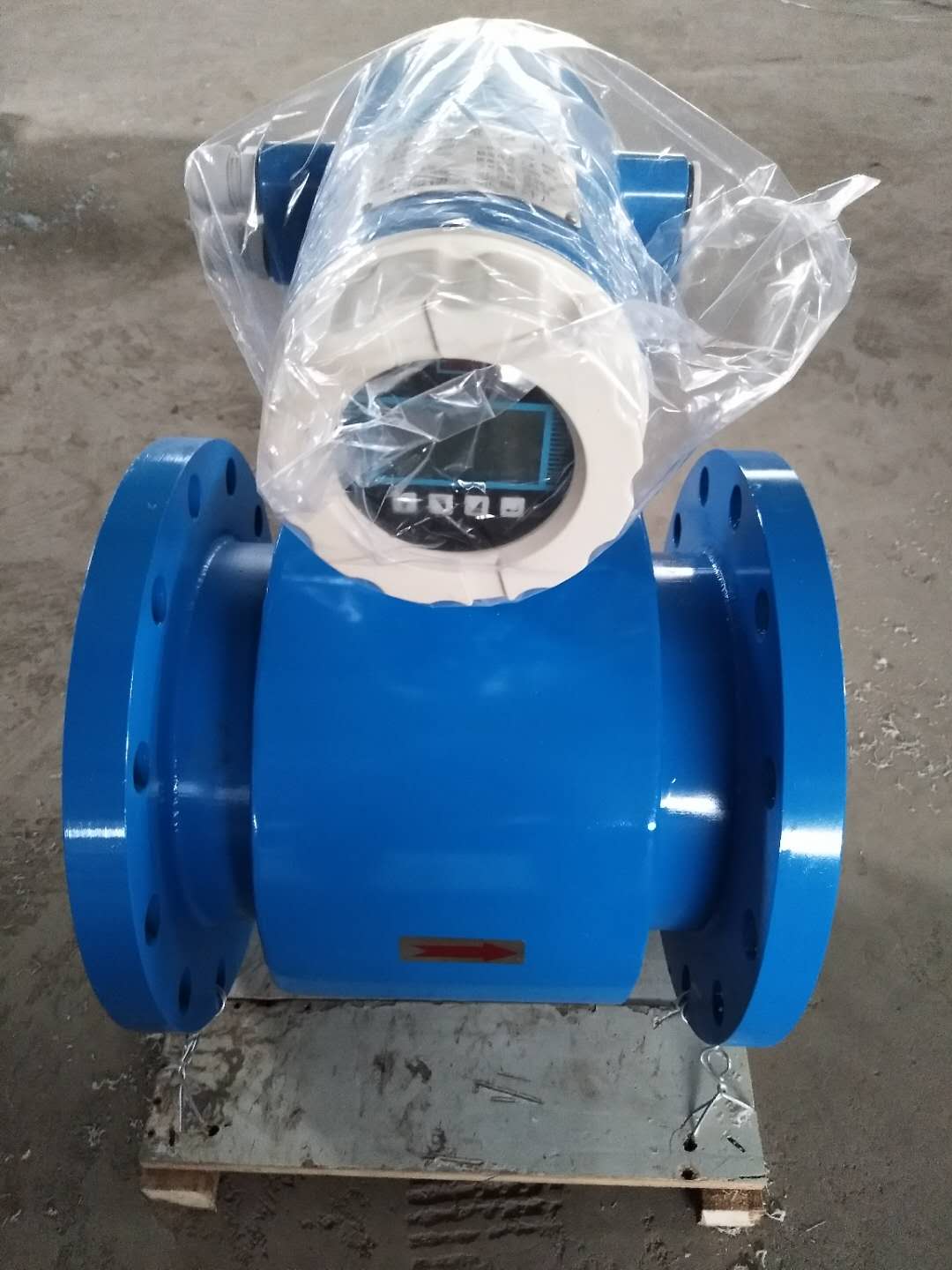

Misuratore di portata elettromagnetico
I misuratori di portata elettromagnetici (in breve EMF) sono un nuovo tipo di strumento di misurazione del flusso che si è sviluppato rapidamente con lo sviluppo della tecnologia elettronica negli anni '50 e '60. Il misuratore di portata elettromagnetico è uno strumento che utilizza il principio dell'induzione elettromagnetica per misurare il flusso di fluido conduttivo in base alla forza elettromotrice indotta quando il fluido conduttivo attraversa un campo magnetico esterno.
Struttura dello strumento:
La struttura del misuratore di portata elettromagnetico è composta principalmente da un sistema di circuiti magnetici, un catetere di misurazione, un elettrodo, un guscio, un rivestimento e un convertitore.
Sistema di circuiti magnetici: la sua funzione è quella di produrre un campo magnetico CC o CA uniforme. Il circuito magnetico DC è realizzato da magneti permanenti. Il suo vantaggio è che la struttura è relativamente semplice e l'interferenza del campo magnetico CA è piccola. Tuttavia, è facile polarizzare il liquido elettrolitico che passa attraverso il catetere di misurazione, in modo che l'elettrodo positivo sia circondato da ioni negativi e l'elettrodo negativo sia circondato da ioni positivi. L'involucro è il fenomeno di polarizzazione degli elettrodi e provoca un aumento della resistenza interna tra i due elettrodi, che pregiudica gravemente il normale funzionamento dello strumento. Quando il diametro del tubo è grande, il magnete permanente è corrispondentemente grande, pesante e antieconomico. Pertanto, il misuratore di portata elettromagnetico utilizza generalmente un campo magnetico alternato ed è eccitato da un'alimentazione a frequenza di rete di 50 HZ.

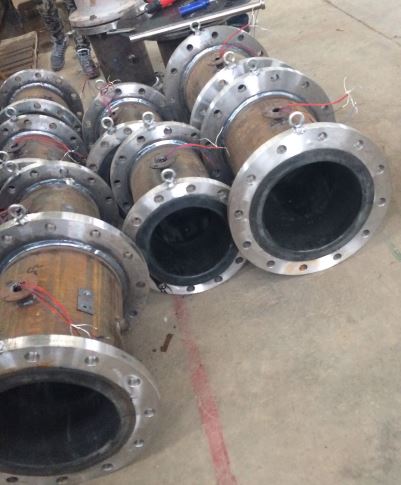

Catetere di misurazione: la sua funzione è quella di far passare il liquido conduttivo misurato. Affinché il flusso magnetico possa essere deviato o cortocircuitato quando la linea di forza magnetica passa attraverso il tubo di misura, il tubo di misura deve essere fatto di materiale non magnetico, a bassa conduttività elettrica, a bassa conduttività termica e di un certo materiale di resistenza meccanica, e acciaio inossidabile non magnetico, acciaio di vetro, ad alta resistenza può essere selezionato Plastica, alluminio, ecc.
Elettrodo: La sua funzione è quella di estrarre un segnale di potenziale elettrico indotto proporzionale a quello misurato. Gli elettrodi sono generalmente realizzati in acciaio inossidabile non magnetico e devono essere a filo con il rivestimento in modo che il passaggio del fluido non sia ostruito. La sua posizione di installazione dovrebbe essere nella direzione verticale della tubazione per evitare che i sedimenti si accumulino su di essa e influiscano sulla precisione della misurazione.
Guscio: è realizzato in materiale ferromagnetico. È il rivestimento esterno della bobina di eccitazione del sistema di distribuzione e isola l'interferenza del campo magnetico esterno.
Rivestimento: sul lato interno del tubo di misurazione e sulla superficie di tenuta della flangia è presente un rivestimento isolante elettrico completo. Entra direttamente in contatto con il liquido da misurare e la sua funzione è quella di aumentare la resistenza alla corrosione del tubo di misura ed evitare che il potenziale indotto venga cortocircuitato dalla parete del tubo di misura metallico. I materiali del rivestimento sono principalmente plastica politetrafluoroetilenica, ceramica, ecc. resistenti alla corrosione, alle alte temperature e all'usura.
Convertitore: Il segnale potenziale indotto generato dal flusso del liquido è molto debole ed è fortemente influenzato da vari fattori di interferenza. Il ruolo del convertitore è amplificare e convertire il segnale potenziale indotto in un segnale standard unificato e sopprimere il segnale di interferenza principale. Il suo compito è amplificare e convertire il segnale potenziale indotto Ex rilevato dall'elettrodo in un segnale DC standard unificato.
Caratteristica
1. La misura non è influenzata da variazioni di densità, viscosità, temperatura, pressione e conducibilità del fluido;
2. Non ci sono parti di flusso ostruttive nel tubo di misurazione, nessuna perdita di pressione e requisiti inferiori per sezioni di tubo rettilinee. Ha un'adattabilità unica alla misurazione dei liquami;
3. Scegliere in modo ragionevole il rivestimento del sensore e i materiali degli elettrodi, ovvero ha una buona resistenza alla corrosione e all'abrasione;
4. Il convertitore adotta un nuovo metodo di eccitazione con basso consumo energetico, punto zero stabile e alta precisione. L'intervallo di flusso può raggiungere 150:1;
5. Il convertitore e il sensore possono essere integrati o separati;
6. Il convertitore adotta 16-bit microprocessore ad alte prestazioni, display LCD 2x16, comoda impostazione dei parametri e programmazione affidabile;
7. Il flussimetro è un sistema di misura a due vie con tre totalizzatori: totale diretto, totale inverso e totale differenza; può visualizzare il flusso positivo e negativo e ha più uscite: corrente, impulso, comunicazione digitale, HART;
8. Il convertitore adotta la tecnologia a montaggio superficiale (SMT), con funzioni di autocontrollo e autodiagnosi;
9. L'accuratezza della misurazione non è influenzata dalle variazioni di densità, viscosità, temperatura, pressione e conducibilità del fluido. Il segnale di tensione indotto dal sensore ha una relazione lineare con la portata media, quindi l'accuratezza della misurazione è elevata.
10. Non ci sono ostruzioni nella condotta di misura, quindi non vi è alcuna ulteriore perdita di pressione; non ci sono parti mobili nella tubazione di misurazione, quindi il sensore ha una durata estremamente lunga.
11. Poiché il segnale di tensione indotta si forma nell'intero spazio pieno di campo magnetico ed è il valore medio sulla superficie del tubo, la sezione del tubo rettilineo richiesta dal sensore è più corta e la lunghezza è 5 volte il diametro del tubo.
12. Il convertitore adotta il più recente e avanzato microcomputer a chip singolo (MCU) e tecnologia a montaggio superficiale (SMT) al mondo, con prestazioni affidabili, alta precisione, basso consumo energetico, punto zero stabile e comoda impostazione dei parametri. Fare clic sul display LCD cinese per visualizzare il flusso cumulativo, il flusso istantaneo, la portata, la percentuale di flusso, ecc.
13. Sistema di misurazione a due vie, in grado di misurare il flusso in avanti e il flusso inverso. Per garantire che le prestazioni del prodotto rimangano stabili a lungo, vengono utilizzate speciali tecnologie di produzione e materiali di alta qualità.
