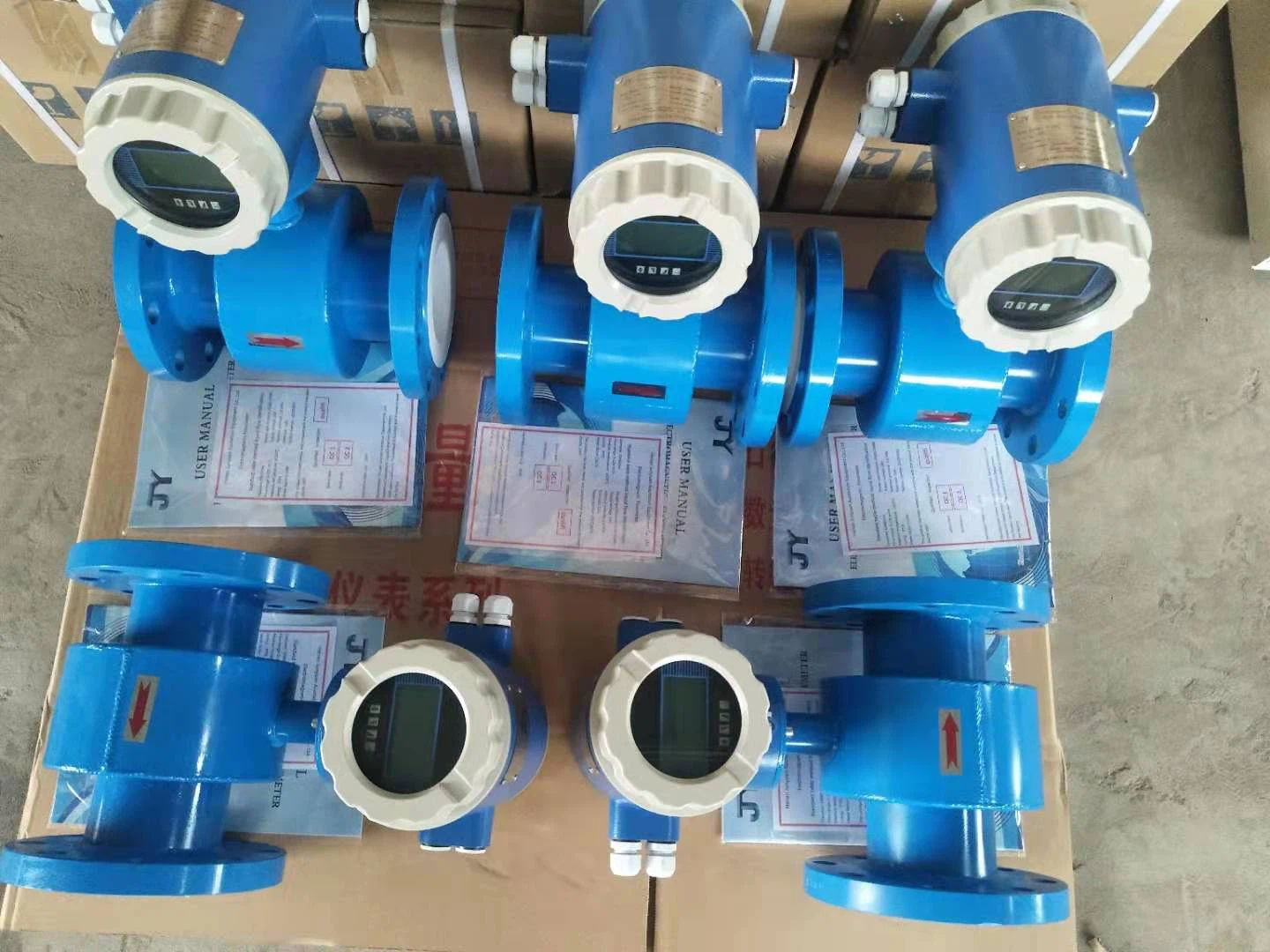

Dal principio di funzionamento del misuratore di portata elettromagnetico JY-LDE, si può sapere che il fluido che può essere utilizzato per misurare la portata del misuratore di portata elettromagnetico deve essere conduttivo. Il flussometro elettromagnetico viene utilizzato per misurare il flusso, poiché per misurare il flusso non è possibile utilizzare gas, vapore, olio, acetone e altre sostanze non conduttive.
JY-LDEflussimetro elettromagneticocauserà misurazioni imprecise a causa di vari guasti durante il funzionamento. In generale, i guasti generati dal flussometro elettromagnetico durante il funzionamento possono essere grosso modo suddivisi in due categorie. Uno è il guasto causato dal guasto del flussometro stesso e dal danneggiamento dei componenti; l'altro è il guasto causato dal cambiamento delle condizioni esterne, come la distorsione del flusso, la deposizione e il ridimensionamento causati da un'installazione irragionevole.
1. Si è verificato un errore di misurazione a causa della presenza di bolle d'aria nel mezzo
L'inalazione di gas dall'esterno del mezzo o la trasformazione del gas disciolto nel mezzo in bolle libere sono due modi per generare gas simili a bolle nei liquidi. Se ci sono grandi bolle d'aria nel mezzo, l'intero elettrodo sarà coperto quando le bolle d'aria passano attraverso l'elettrodo, il che farà aprire istantaneamente il circuito di ingresso del segnale di flusso e il segnale di uscita oscillerà. Per determinare la causa di questa fluttuazione, è possibile scollegare la corrente di circuito del campo magnetico. Dopo la disconnessione, se il misuratore di portata continua a visualizzare ed è ancora in uno stato di fluttuazione, dimostra che l'esistenza di bolle d'aria nel fluido provoca la fluttuazione del misuratore di portata elettromagnetico. Utilizzando un multimetro a puntatore per misurare la resistenza dell'elettrodo del misuratore di portata elettromagnetico, si scoprirà che la resistenza di anello dell'elettrodo del misuratore di portata elettromagnetico è superiore al valore di resistenza normale.
Se l'aria entra nel fluido misurato a causa della posizione di installazione del misuratore di portata elettromagnetico JY-LDE, se il gas viene immagazzinato a causa dell'installazione del misuratore di portata elettromagnetico nel punto più alto del sistema di tubazioni, o il misuratore di portata oscilla a causa dell'inalazione di aria dall'esterno, è necessario sostituire il flussimetro elettromagnetico. La posizione di installazione del misuratore di portata è modificata per essere installato nel punto più basso della tubazione, oppure installato con un tubo a forma di U. Tuttavia, in alcuni casi, a causa del grande diametro del flussimetro elettromagnetico o della posizione di installazione non facilmente modificabile, si può risolvere installando a monte del flussimetro una sacca di raccolta gas e una valvola di scarico.
2. Gli elettrodi del misuratore di portata elettromagnetico sono corrosi
A causa del contatto con alcuni mezzi altamente corrosivi nel processo di produzione di acido acetico, quando il materiale dell'elettrodo del misuratore di portata elettromagnetico non è selezionato correttamente, il mezzo corroderà l'elettrodo del misuratore di portata, che alla fine porterà al guasto del sensore . Di conseguenza, l'uscita del flussometro oscilla. Solo quando l'elettrodo è corroso e il flussometro si guasta, possiamo scoprire che il materiale dell'elettrodo non è resistente alla corrosione e il problema delle prestazioni di questo materiale stesso non può essere identificato prima dell'uso. Pertanto, l'unico modo per risolvere questo tipo di guasto è sostituire l'elettrodo con uno nuovo. Pertanto, il giudizio e il trattamento dei difetti di corrosione degli elettrodi sono tutti metodi di trattamento di manutenzione post-evento.
3. Il supporto non è pieno
Occasionalmente si verifica un fenomeno di tubo non pieno nella produzione giornaliera. Questo fenomeno può essere visto come un tipico caso di liquido contenente bolle d'aria. Quando il livello dell'elettrodo è inferiore al livello medio, è ideale utilizzare sezioni di tubo diritte prima e dopo il misuratore di portata e i dati di misurazione sono relativamente stabili. Tuttavia, anche il volume di gas nella metà superiore del tubo viene conteggiato come portata media, quindi in questo caso l'errore di misura è grande; quando il livello dell'elettrodo è superiore al livello del liquido medio, il circuito di misurazione del misuratore di portata elettromagnetico JY-LDE è in uno stato aperto, quindi i dati misurati sono gravemente distorti. I seguenti metodi possono essere utilizzati per far fronte al guasto causato dal tubo non pieno di questo fluido: provare a installare il misuratore di portata elettromagnetico sulla tubazione verticale che scorre dal basso verso l'alto; nella produzione effettiva, il misuratore di portata elettromagnetico deve essere installato orizzontalmente, in questo caso deve essere installato nella tubazione L'estremità più bassa del misuratore di portata elettromagnetico e l'asse degli elettrodi del misuratore di portata elettromagnetico è parallelo all'orizzonte, (altrimenti il sedimento coprirà l'elettrodo in posizione bassa); per evitare la depressione nel tubo di misura, il sensore del flussometro deve essere installato a valle della pompa, controllo A monte della valvola; la porta di montaggio del sensore del misuratore di portata dovrebbe avere una certa contropressione e dovrebbe essere lontana dalla porta di scarico diretto.
Tuttavia, la cosa più importante è che ilflussimetro elettromagneticodovrebbe essere installato per evitare la situazione in cui il supporto non è pieno.
4. Le proprietà del liquido da testare causano errori di misurazione
Se la conducibilità del mezzo misurato diminuisce, l'impedenza di uscita dell'elettrodo aumenterà. A questo punto, l'impedenza dell'ingresso del convertitore causerà un effetto di carico e il flussometro produrrà errori di misurazione. Se si verifica questo guasto nel misuratore di portata elettromagnetico, è possibile utilizzare solo un misuratore di portata elettromagnetico a bassa conducibilità che soddisfi i requisiti o un misuratore di portata con altri principi come un misuratore di portata a orifizio.
5. Errore di misurazione causato dal ridimensionamento dell'elettrodo o dal cortocircuito dell'elettrodo del misuratore di portata elettromagnetico JY-LDE
Quando il liquido da misurare contiene metallo, gli elettrodi del flussimetro sono soggetti a cortocircuito e il valore misurato del flussimetro è ovviamente piccolo o tende a zero. Questo fenomeno non si verifica spesso nelle operazioni di produzione quotidiane. Quando si misura un mezzo ad alta viscosità, poiché il mezzo è facile da aderire e depositarsi sulla parete del tubo, se la conducibilità del liquido da misurare è inferiore alla conduttività del mezzo collegato, il potenziale del segnale dell'elettrodo sarà deviato da la precipitazione, in modo che non possa funzionare normalmente, e si verifica il fenomeno del cortocircuito dell'elettrodo. ; Se il mezzo precipitato è uno strato non conduttivo, il flussometro ad elettrodo aperto non funzionerà correttamente. Se lo strato di ruggine di ossido è attaccato alla parete del tubo di rivestimento, o il componente principale è un sedimento metallico, la sua conduttività è maggiore della conduttività del liquido e il valore del flusso effettivo sarà superiore al valore del flusso misurato dal flussometro; se il sedimento è uno strato calcareo come il carbonato di calcio, la conducibilità del liquido da misurare è superiore a quella del sedimento e la portata misurata sarà inferiore alla portata effettiva.
Per evitare che i sedimenti nel fluido influiscano sul funzionamento del misuratore di portata, l'elettrodo del misuratore di portata è scelto per essere di forma appuntita o semisferica a cui non è facile aderire e può essere sostituito o pulito. Gli elettrodi opzionali possono essere utilizzati per raschiare manualmente lo sporco all'esterno del sensore su base regolare. In alternativa, il circuito di misura può essere temporaneamente disconnesso e un'alta corrente a bassa tensione per breve tempo può essere fatta passare tra gli elettrodi per incenerire e rimuovere i depositi di grasso. Il metodo per aumentare la portata del liquido può essere utilizzato anche per pulire lo strato di adesione della parete del tubo.
6. Flusso asimmetrico del fluido da misurare
In normali condizioni di produzione, la velocità di flusso del fluido nella tubazione è distribuita in modo assiale e il campo magnetico è uniforme. Tuttavia, spesso si verifica la distribuzione della velocità di flusso non assiale del fluido nella tubazione effettiva. A questo punto, la direzione del flusso del fluido può essere suddivisa in un flusso rettilineo lungo l'asse della tubazione e la portata volumetrica del liquido da misurare è l'integrale della sezione trasversale della tubazione; l'altro è il flusso del vortice. . Poiché l'aspetto del flusso a vortice influisce sull'uscita del sensore, il misuratore di portata elettromagnetico JY-LDE produrrà errori. Per eliminare l'influenza del flusso vorticoso sul sensore del flussometro; a monte del misuratore di portata deve avere un tratto di tubo rettilineo sufficientemente lungo in modo che la portata del fluido possa essere distribuita in cerchi concentrici; il diametro interno del tubo vicino al flussometro deve essere uguale al diametro interno del flussometro, in modo che la distribuzione della velocità del flusso sia uniforme; in caso contrario, può essere installato un regolatore di flusso per compensare parzialmente la carenza del tratto rettilineo di tubazione a monte.
7. Interferenza elettromagnetica esterna
Nel sito produttivo sono presenti sorgenti di disturbo come correnti vaganti di tubazioni, elettricità statica, onde elettromagnetiche e campi magnetici. Il segnale di flusso delflussimetro elettromagneticoè molto piccolo ed è molto facile essere disturbati da interferenze elettromagnetiche esterne, che influiscono sul normale funzionamento del misuratore di portata elettromagnetico. La cosiddetta interferenza del campo elettrico si riferisce alla fluttuazione anomala del segnale di uscita dopo che il bilanciamento del potenziale nel tubo di misura del misuratore di portata è stato distrutto dal rumore.
Per ridurre l'interferenza del campo magnetico esterno al misuratore di portata, è necessario installare il sensore del misuratore di portata elettromagnetico lontano dalla forte sorgente di campo magnetico. Inoltre, vengono adottate misure di schermatura potenziate per prevenire le interferenze da forti campi elettrici. Anche il collegamento tra il sensore di flusso elettromagnetico e la tubazione può essere isolato.
8. La deformazione del rivestimento del flussometro provoca fluttuazioni di misura
Il rivestimento del misuratore di portata elettromagnetico JY-LDE è generalmente realizzato in fluoroplastico, quindi il rivestimento del misuratore di portata è molto soggetto a deformazioni e errori di misurazione. Ci sono due ragioni principali per la deformazione del rivestimento: uno è che il rivestimento fluoroplastico penetra nel vapore per causare diffusione termica. Solitamente, il materiale del rivestimento, lo spessore, la differenza di temperatura tra interno ed esterno, il tipo di fluido e vapore, la pressione della tubazione e molti altri fattori determinano il grado di penetrazione; In secondo luogo, dipende dalla struttura del processo del materiale di rivestimento fluoroplastico. Generalmente, il politetrafluoroetilene viene utilizzato come materiale di rivestimento fluoroplastico. Il materiale in politetrafluoroetilene non ha forza adesiva e si combina con la parete del tubo solo premendo, quindi la tubazione a pressione negativa non utilizza questo materiale.
Al fine di prevenire la deformazione del rivestimento, generalmente si adottano le seguenti misure: aumentare lo spessore dell'isolante tra la flangia e la bobina, ridurre la differenza di temperatura del fluido e ridurre la diffusione termica, in modo che la differenza di temperatura tra l'interno e l'esterno del rivestimento possono essere migliorati nella massima misura, il che può ridurre la permeabilità e rallentare Misurare la condensazione del vapore nella parete del tubo; inoltre aumentare lo spessore del rivestimento in teflon o sostituirlo con un'altra forma di rivestimento.
9. Guasto causato da altri motivi
un. Fulmine. Dopoil flussometro elettromagneticoviene colpito da un fulmine, è facile indurre nella linea alta tensione e corrente che danneggia l'agente di flusso.
b. Cambiamenti delle condizioni ambientali. Una volta che le condizioni dell'ambiente di lavoro del misuratore di portata cambiano e compaiono nuove fonti di interferenza durante il funzionamento, il normale funzionamento del misuratore sarà disturbato e il segnale di uscita del misuratore di portata oscillerà.
Custodia Il sensore di flusso elettromagnetico è isolato dai tubi di collegamento per eliminare l'influenza di grandi correnti vaganti
Un'azienda idrica nella provincia di Henan ha installato due misuratori di portata elettromagnetici DN900 JYLDEDN900, uno funziona normalmente e l'altro oscilla fino al 50% FS entro un ciclo di 1-2h. L'utente ritiene che le condizioni di funzionamento dei due strumenti siano simili e che il guasto sia causato dallo strumento. Quando si esamina l'ambiente circostante il sito, a monte ea valle immediatamente dopo il sensore di flusso ci sono due tubi d'acciaio corti non rivestiti di 0,5 m di lunghezza con una buona messa a terra, che vengono quindi collegati ai tubi di acciaio rivestiti di cemento. I collegamenti elettrici come la messa a terra soddisfano i requisiti e, allo stesso tempo, è esclusa la possibilità di pulsazioni della rete di tubazioni.
Il convertitore è a circa 10 m dal sensore. C'è un trasformatore trifase con centinaia di kVA installato nelle vicinanze, rispettivamente a circa 2m e 8m dal convertitore e dal sensore.
Ci sono due possibili ragioni per analizzare l'errore:
1. Interferenza del campo magnetico generata da trasformatori ad alta potenza;
2. Interferenza di corrente vagante sulla tubazione. Per provare se è l'influenza dell'interferenza del campo magnetico del trasformatore, poiché lo spegnimento del trasformatore coinvolge un'ampia gamma, è organizzato come il secondo passaggio dell'ispezione. Innanzitutto, controlla se è l'interferenza della corrente vagante della tubazione. Misurare il potenziale tra i due poli con un oscilloscopio senza aggiungere corrente di eccitazione e il suo valore dovrebbe essere zero. Tuttavia, è stato effettivamente misurato il potenziale CA di distorsione della forma d'onda con un picco Vpp fino a 1V. Giudizio preliminare, anche se ben radicato, lo strumento sarà comunque interessato dall'interferenza della corrente vagante della condotta.
IlSensore di flussometro elettromagnetico JY-LDEe due corti tubi di acciaio sono isolati elettricamente dalla rete di tubazioni, in modo che il sensore di flusso e il liquido siano allo stesso potenziale. Quando lo strumento viene messo in funzione, la visualizzazione dell'uscita è stabile e normale ed è esclusa anche l'influenza dell'interferenza del campo magnetico del trasformatore di potenza sulla misurazione della portata. Allo stesso tempo, la corrente di disturbo misurata è 60 mA AC e la direzione della corrente proviene da monte del sensore di flusso.
Questa misura è applicabile anche alle tubazioni con corrente di protezione catodica, come metodo per cercare di eliminare l'influenza dell'interferenza della corrente della condotta.
